Nagrzewnica HC20-3S - Zestaw Mini (nr kat.: WHHC20-3S-RH-1947)

WHHC20-3S-RH-1947
WHHC20-3S-RH-1947
Cena brutto:1142.67
Cena netto:929.00(Vat 23%)
Dostępne
Do koszyka
masz pytania?



Nazwa Zestawu Nagrzewnica Konsola Montażowa Regulator
(-) (-) (-)
WHHC20-3S-RH-1947 WHHC20-3S-1759 RHHC2045-1518 Brak



Nagrzewnice Blowair HC-3S łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

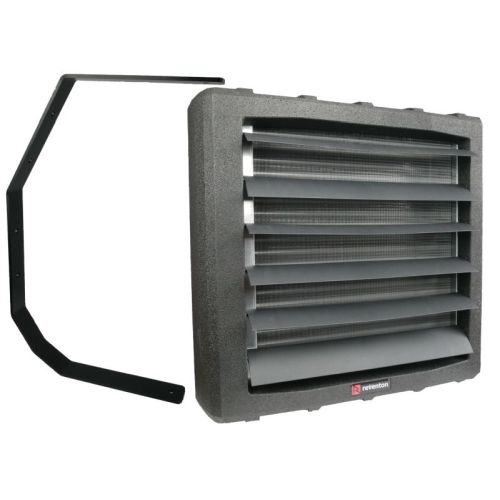

Skład Zestawu WHHC20-3S-RH-1947



  • Nagrzewnica: WHHC20-3S-1759,
  • Konsola Montażowa: RHHC2045-1518,



Budowa i Zasada Działania Nagrzewnic HC-3S



Obudowa

Obudowa ngrzewnic została wykonana z polipropylenu spienionego (EPP), który charakteryzuje się niewielką gęstością oraz wysoką odpornością chemiczną i fizyczną. Ponadto EPP posiada bardzo dobre właściwości izolacyjne (zarówno akustyczne jak również termiczne) oraz jest przyjazny dla środowiska (tzw. "zielony materiał" - 100% zdatny do odzysku).

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach HC-3S wykonane zostały z polipropylenu PP. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

  • Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
  • Ciśnienie robocze: 1,6MPa,
  • Średnica króćców przyłączeniowych: 3/4",
  • Ilość rzędów nagrzewnicy: 1 szt.,

Wentylator

W serii nagrzewnic HC-3S zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym, 3-biegowym silnikiem o stopniu ochrony IP54. Średnica wentylatora: 400mm.



Dane Techniczne Nagrzewnicy Wodnej HC20-3S



  • Moc urządzenia:
    - I Bieg: 13,3kW,
    - II Bieg: 17,3kW,
    - III Bieg: 21,4kW,
      * moc nominalna 90/70st. C, 0 st. C na wlocie, 3-bieg
  • Zakres mocy grzewczej: 1,55 - 28,4kW**,
    ** moc min. 40/40 st. C, 20 st. C na wlocie, 1-bieg
         moc max. 120/90 st. C, 0 st. C na wlocie 3-bieg
  • Maksymalny przepływ powietrza:
    - I Bieg: 1350m3/h,
    - II Bieg: 2150m3/h,
    - III Bieg: 3200m3/h,
  • Maksymalny zasięg powietrza: 19m,
  • Ilość rzędów nagrzewnicy: 1 szt.,
  • Pojemność wodna: 0,65dm3,
  • Maksymalna temperatura czynnika grzewczego: 120st. C,
  • Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
  • Średnica króćców przyłączeniowych: 3/4",
  • Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
  • Prąd znamionowy:
    - I Bieg: 0,54A,
    - II Bieg: 0,65A,
    - III Bieg: 0,84A,
  • Obroty silnika:
    - I Bieg: 750obr./min,
    - II Bieg: 1050obr./min,
    - III Bieg: 1400obr./min,
  • Moc silnika:
    - I Bieg: 120W,
    - II Bieg: 150W,
    - III Bieg: 190W,
  • Stopień ochrony IP silnika: IP54,
  • Waga netto: 11,5kg,
  • Głośność:
    - I Bieg: 47dB,
    - II Bieg: 49dB,
    - III Bieg: 55dB,



Wymiary Urządzenia

Wymiary Nagrzewnic Wodnych HC

  • Wysokość (A): 598mm,
  • Szerokość (B): 636mm,
  • Głębokość (C): 340mm,



Parametry Grzewcze Modelu HC20-3S



Parametry Grzewcze



Konsola Montażowa RHHC2045-1518



Konsola jest przeznaczona do montażu nagrzewnic wodnych HC20, HC30, HC35 oraz HC40 i stanowi ona asortyment dodatkowy. Pozwala ona na montaż urządzenia równolegle, pod kątem 60o lub 45o. Pozwala również na dowolny obrót nagrzewnicy w płaszcyźnie poziomej.



Specyfikacja Techniczna Nagrzewnic HC20-3S
