Falownik Do Wentylatora - Sanyu SX1000-0R4G-2 (P: 0.4kW, U: 1x230V)

Cechy Falowników Sanyu SX1000-0R4G-2:

• Energooszczędny - funkcja "energy-saving",
• Sterowanie skalarne U/f,
• Wbudowany potencjometr,
• Interfejs RS485 z obsługą protokołów komunikacyjnych Modbus RTU / ASCII,
• Wbudowany prosty sterownik PLC oraz regulator PID,
• Wejście licznikowe,
• Funkcja "lotny start",
• Zegar czasu rzeczywistego,
• Multi speed - możliwość konfiguracji do 16 prędkości krokowych,
• Wbudowanych 18 rodzajów zabezpieczeń,
• Wyświetlacz LED,
• 4 wejścia cyfrowe / 1 wyjście przekaźnikowe / 1 wejście analogowe 0..10V lub 0-4..20mA,
• Funkcja "Emergency Stop",

Dane Techniczne Falownika Sanyu SX1000-0R4G-2

Podstawowe Parametry:

• Częstotliwość maksymalna: 400,00Hz,
• Częstotliwość nośna: 1,0 ~ 15,0kHz,
• Dokładność nastawy częstotliwości:
  - Ustawiana cyfrowo: 0,01Hz,
  - Ustawiana analogowo: fmax x 0,1%,
• Typ sterowania: skalarne U/f,
• Moment rozruchowy: typ G - 0,5Hz / 150%,
• Zakres regulacji prędkości: 0,01Hz,
• Przeciążalność: typ G - 150% prądu znamionowego przez 60 sekund,
• Forsowanie momentu:
  - Automatyczny wzrost momentu,
  - Manualny wzrost momentu 0,1 ~ 30%,
• Krzywa U/f: liniowa,
• Krzywa przyśpieszczania / hamowania: 4 krzywe liniowe dla przyśpieszania i hamowania,

Funkcje Dodatkowe:

• Hamowanie DC:
  - Czas hamowania: 0 ~ 25s,
  - Prąd hamowania: 0.0 ~ 150%,
• Tryb pracy JOG:
  - Częstotliwość: ustawiana w P400,
  - Czas przyśpieszania i hamowania: 0,0 ~ 999,9s,
• Multi-speed running: można zaprogramować do 16 stałych prędkości,
• Regulator PID: sterowanie w zamkniętej pętli regulacji,
• Licznik: wejście impulsowe,
• Zegar: Możliwość zaprogramowania 2 czasów, których odliczanie inicjuje się wejściem cyfrowym,
• Przyciski: jog / start / stop / reset / przycisk UP / przycisk DOWN,
• Awaria: zatrzymanie awaryjne,
• Kontrola czasu: ustawiany czas z zakresu 0 ~ 65535h,
• Funkcja PLC: prosty sterownik PLC do nieskomplikowanych aplikacji,

Wejścia / Wyjścia:

• Komunikacja: panel operatorski, zaciski, szeregowy port komunikacyjny,
• Wejścia: cyfrowe - 4, analogowe - 1 (napięciowe 0..10V lub prądowe 0/4..20mA),
• Zadawanie częstotliwości: wbudowany potencjometr, wejście analogowe, port szeregowy RS-485, wejścia cyfrowe,
• Wyjścia: przekaźnikowe programowalne,

Wyświetlacz i Funkcje Dodatkowe:

• Wyświetlacz LED: do wyświetlania parametrów programowych, parametrów pracy,
• Sposób montażu: montaż naścienny lub na szynie DIN,
• Blokada ustawień: ochrona przed nieuprawnionymi osobami,
• Funkcje ochronne: zabezpieczenia przeciwzwarciowe, przed przeciążeniem, zanikiem fazy, ochrona przed wzrostem lub spadkiem napięcia,
• Opcje: klawiatura zewnętrzna,

Warunki Pracy:

• Otoczenie: wewnątrz pomieszczeń, z dala od słońca, kurzu, gazów agresywnych, olejów i wody,
• Wysokość montażu: poniżej 1000m n.p.m.,
• Temperatura pracy: od -10st. C do +40st. C,
• Wilgotność: < 95%, bez kondensacji pary wodnej,
• Wibracje: < 5m/s2,
• Temperatura przechowywania: od -20st. C do +60st. C,

Sanyu SX1000-0R4G-2 - Schemat Falownika:

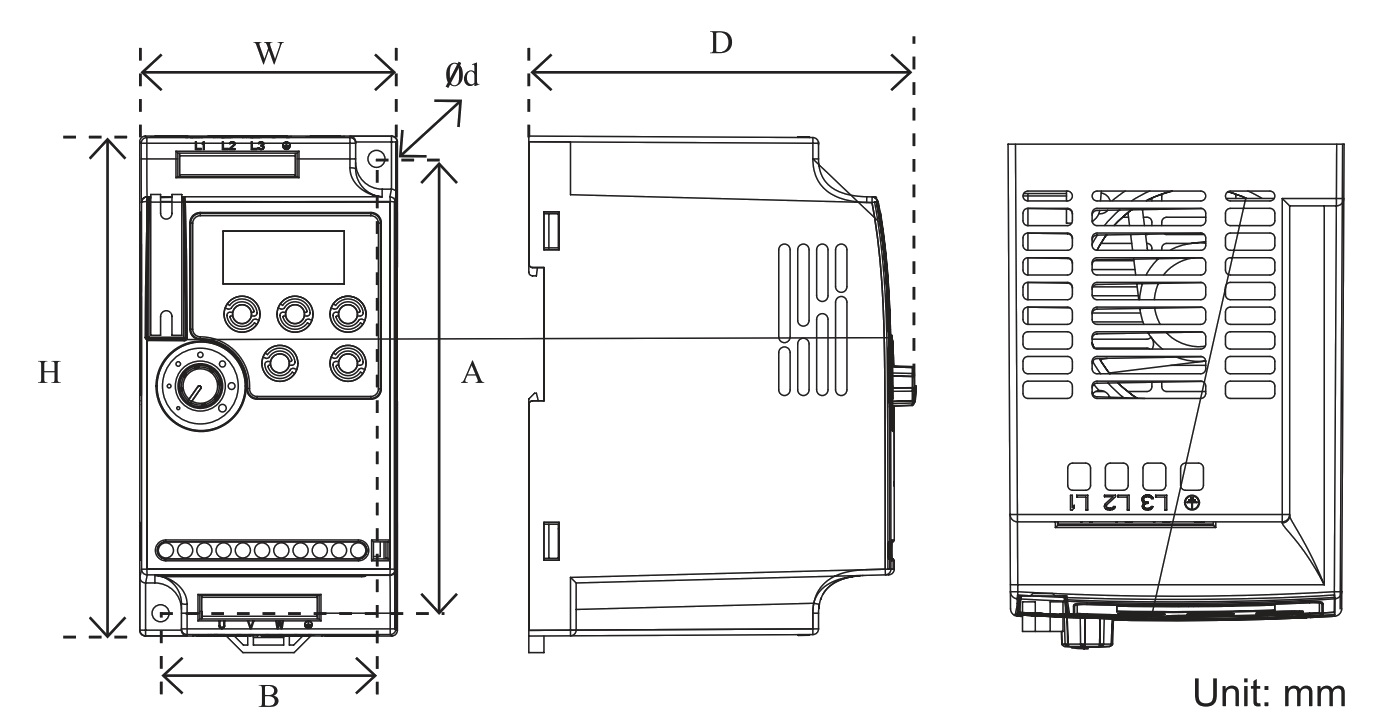

Falownik SANYU SX1000-0R4G-2 - Wymiary:

Wymiary:

• Wymiar "W": 68mm,
• Wymiar "H": 132mm,
• Wymiar "D": 102mm,
• Wymiar "A": 120mm,
• Wymiar "B": 57mm,
