Wentylator OFK Ex-315/2A 3G/3D (V: 3600m3/h, U: 3F - 3x400V)

Wentylator OFK Ex-315/2A 3G/3D
Wentylator OFK Ex-315/2A 3G/3D
Cena brutto:3130.35
Cena netto:2545.00(Vat 23%)
Dostępne
Do koszyka
masz pytania?



Model Wentylatora Zasilanie Wydajność(max) Sprzeż(max) Moc Obroty Głośność
(V) (m3/h) (Pa) (kW) (RPM) (dB)
OFK Ex-315/2A 3G/3D 3F - 3x400V 3600m3/h 225Pa 0.37kW 2800obr./min 69dB



Opis Wentylatora Kanałowego OFK Ex-315/2A 3G/3D



Kanałowy osiowy wentylator Ex służący do przetłaczania gazów, par lub pyłów wybuchowych. Wentylator do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów.

Wentylator przystosowany do regulacji prędkości obrotowej atestowanym przemiennikiem częstotliwości.

W celu zapewnienia wymaganej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny zostać podłączone do przekaźnika z certyfikatem EC.



Oznaczenia Strefy



  • Z2 - Strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale,
  • Z22 - Strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej pyłów i występuje krótki czas np. podczas awarii,



Oznaczenia Wentylatora OFK Ex-315/2A 3G/3D



Oznaczenia Ex 3G

Oznaczenia Ex 3D

  • Klasa temperaturowa dla gazów: od T1 do T3,
  • Maksymalna temperatura powierzchni dla pyłów: do 120st. C,
  • Temperatura otoczenia: do +40st. C,
  • Grupa wybuchowości dla gazów: IIA i IIB,
  • Grupa wybuchowości dla pyłów: IIIB,



Konstrukcja Wentylatora Serii OFK Ex



  • Obudowa - stal ocynkowana ogniowo lub malowana proszkowo farbą antystatyczną,
  • Wirnik osiowy - tworzywo sztuczne,
  • Silnik elektryczny - trójfazowy - przeciwwybuchowy,



Normy i Dyrektywy



W projektowaniu wentylatorów OFK Ex uwzględniono następujące wymagania:

  • Dyrektywa 98/37/WE - Bezpieczeństwo maszyn,
  • Dyrektywa 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem,



Wymiary Wentylatora OFK-315/2A

Wymiary Wentylatora OFK

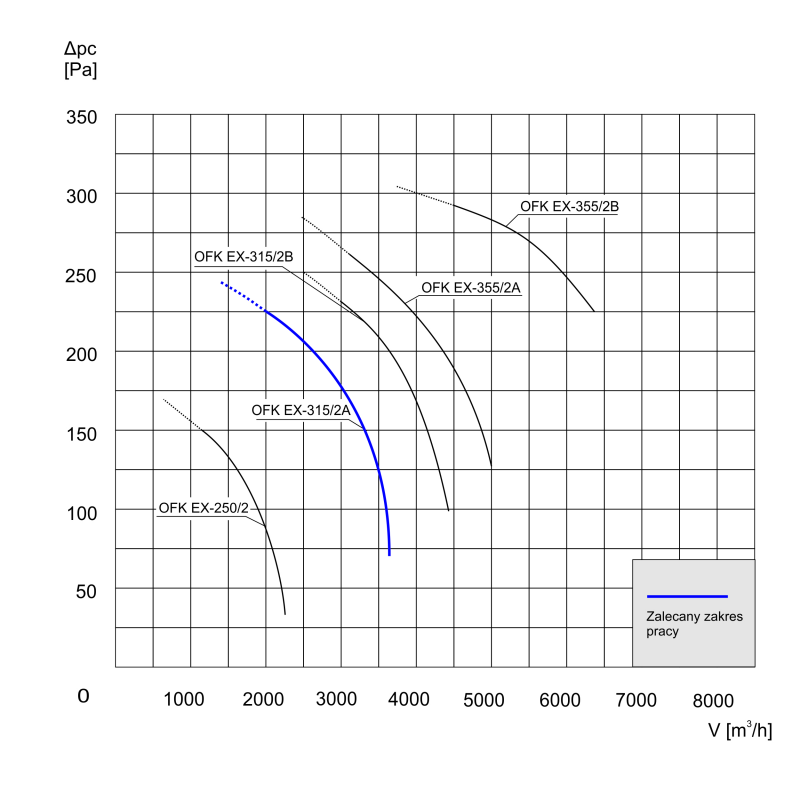

Charakterystyka Wentylatora



 Charakterystyka Wentylatora OFK
