Model Wentylatora |
Zasilanie |
Wydajność(max) |
Sprzeż(max) |
Moc |
Obroty |
Głośność |
(V) |
(m3/h) |
(Pa) |
(kW) |
(RPM) |
(dB) |
OFK Ex-315/2B 3G/3D |
3F - 3x400V |
4300m3/h |
230Pa |
0.75kW |
2800obr./min |
72dB |

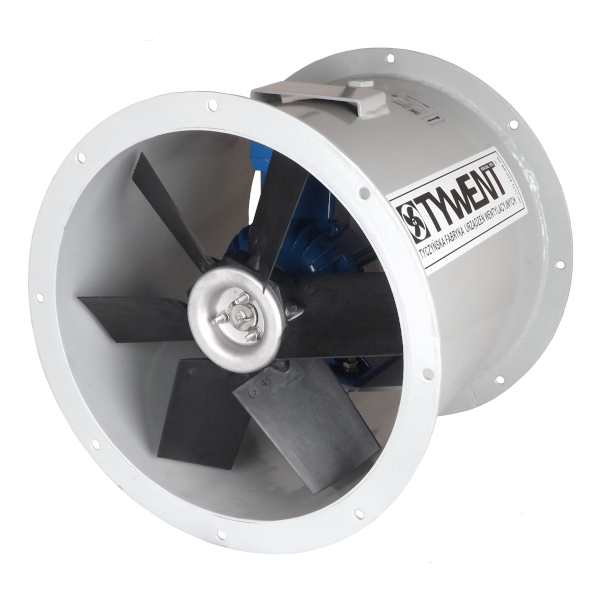

Opis Wentylatora Kanałowego OFK Ex-315/2B 3G/3D
Kanałowy osiowy wentylator Ex służący do przetłaczania gazów, par lub pyłów wybuchowych. Wentylator do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów.
Wentylator przystosowany do regulacji prędkości obrotowej atestowanym przemiennikiem częstotliwości.
W celu zapewnienia wymaganej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny zostać podłączone do przekaźnika z certyfikatem EC.
Oznaczenia Strefy
- Z2 - Strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale,
- Z22 - Strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej pyłów i występuje krótki czas np. podczas awarii,
Oznaczenia Wentylatora OFK Ex-315/2B 3G/3D


- Klasa temperaturowa dla gazów: od T1 do T3,
- Maksymalna temperatura powierzchni dla pyłów: do 120st. C,
- Temperatura otoczenia: do +40st. C,
- Grupa wybuchowości dla gazów: IIA i IIB,
- Grupa wybuchowości dla pyłów: IIIB,
Konstrukcja Wentylatora Serii OFK Ex
- Obudowa - stal ocynkowana ogniowo lub malowana proszkowo farbą antystatyczną,
- Wirnik osiowy - tworzywo sztuczne,
- Silnik elektryczny - trójfazowy - przeciwwybuchowy,
Normy i Dyrektywy
W projektowaniu wentylatorów OFK Ex uwzględniono następujące wymagania:
- Dyrektywa 98/37/WE - Bezpieczeństwo maszyn,
- Dyrektywa 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem,

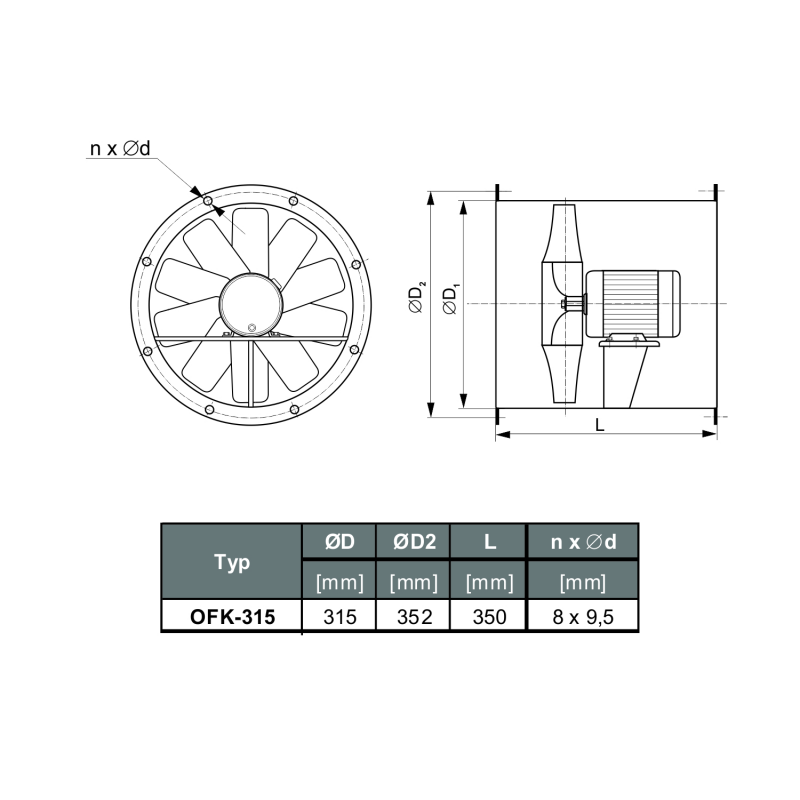

Wymiary Wentylatora OFK-315/2B

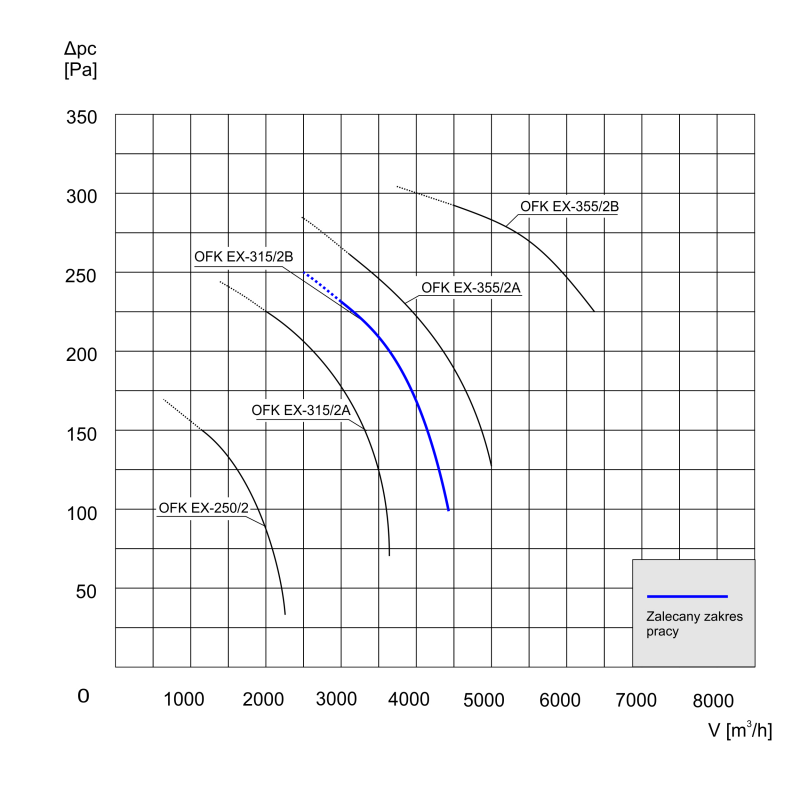

Charakterystyka Wentylatora
